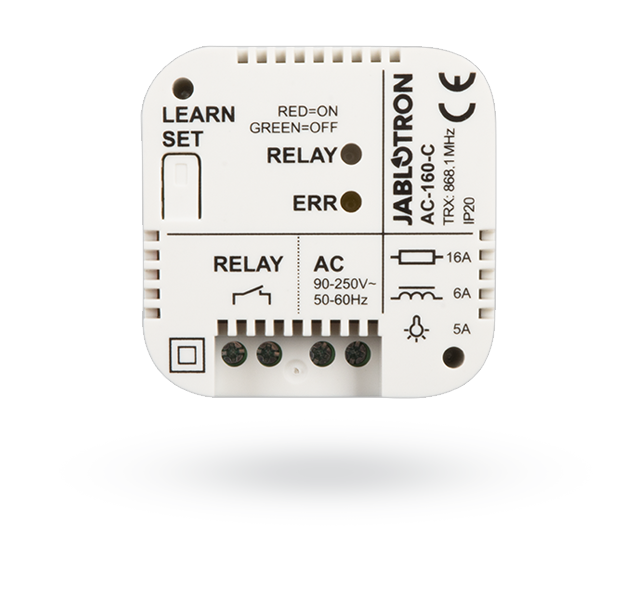

Az AC-160-C multifunkcionális teljesítmény relé a JABLOTRON 100 és 100+ rendszerek két irányban kommunikáló beavatkozó eszköze. A központ memóriájában történő letárolás után a relé követi a központ PG kimeneteinek állapotváltozásait, egy kapcsolt relés kimenetet szolgáltat galvanikus leválasztással, 230V/16A terhelhetőséggel. A relé telepíthető önálló működési módra is, ebben az esetben a relé a memóriájába letárolt akár 65 db, JA-15x vagy ja-16x sorozatú vezeték nélküli eszközöktől érkező jelzéseket követi 5 különféle működési módban. Ezek: ALAPBEÁLLÍTÁS, amikor követi a letárolt eszköz állapotváltozásait, IMPULZUS, ÁTKAPCSOLÁS, KIKAPCSOLÁS és TILTÁS. A relé kimenet manuálisan is vezérelhető az előlapon elhelyezett nyomógomb megnyomásával. Ugyancsak ez a nyomógomb használható a relé működési paramétereinek beállítására a relé önálló működési módjában. A relét műanyag elektromos szerelődobozban történő telepítés céljára terveztük, a 65 mm átmérőjű süllyesztett szerelvény dobozban pont elfér. A rendszernek, melyhez a relét csatlakoztatni szeretnénk, tartalmaznia kell egy telepített és működő JA-11xR rádiós vevőmodul, mely képessé teszi a rendszert a vezeték nélküli eszközök jeleinek fogadására. Javasoljuk, hogy a multifunkcionális relé telepítését bízza a Jablotron Alarms helyi képviselője, az LDSZ Kft. által kiképzett és levizsgáztatott telepítőre!

Műszaki adatok

• Tápfeszültség: 100-230 V/50-60 Hz
• A relé saját áramfelvétele: (230 V AC min / max) 0.2 W/1.7 W
• Rádiókommunikációs frekvencia: 868.1 MHz, Jablotron protokoll
• Antenna: Belső
• A relé terhelhetősége – II védelmi osztály:
  • Maximális kapcsolható feszültség: 250 V AC
  • Rezisztív terhelés (cosφ=1): max.16 A
  • Induktív, kapacitív terhelés (cosφ=0,4): max. 8 A
  • Halogén fényforrások: max. 1000 W
  • Minimális kapcsolható egyenfeszültségű teljesítmény: 0.5 W
• Javasolt csatlakozó vezetékek: max. 2 x 1.5 mm² ; max. 1 x 2.5 mm²
• IP védettség: IP-20 (az EN 65529 szerint)
• IP-40 (előlap felől)
• Méretek: 49 x 49 x 26 mm
• Súly: 65 g
• Működési hőmérséklettartomány: -10 ~ + 40°C,
• Működési páratartalom: 75%, relatív, nem kondenzálódó
• További megfelelőségek: ETSI EN 300 220-1, EN 50130-4, EN 55022, EN 60950-1
• Használatakor figyelembe kell venni az ERC REC 70-03 előírásait
