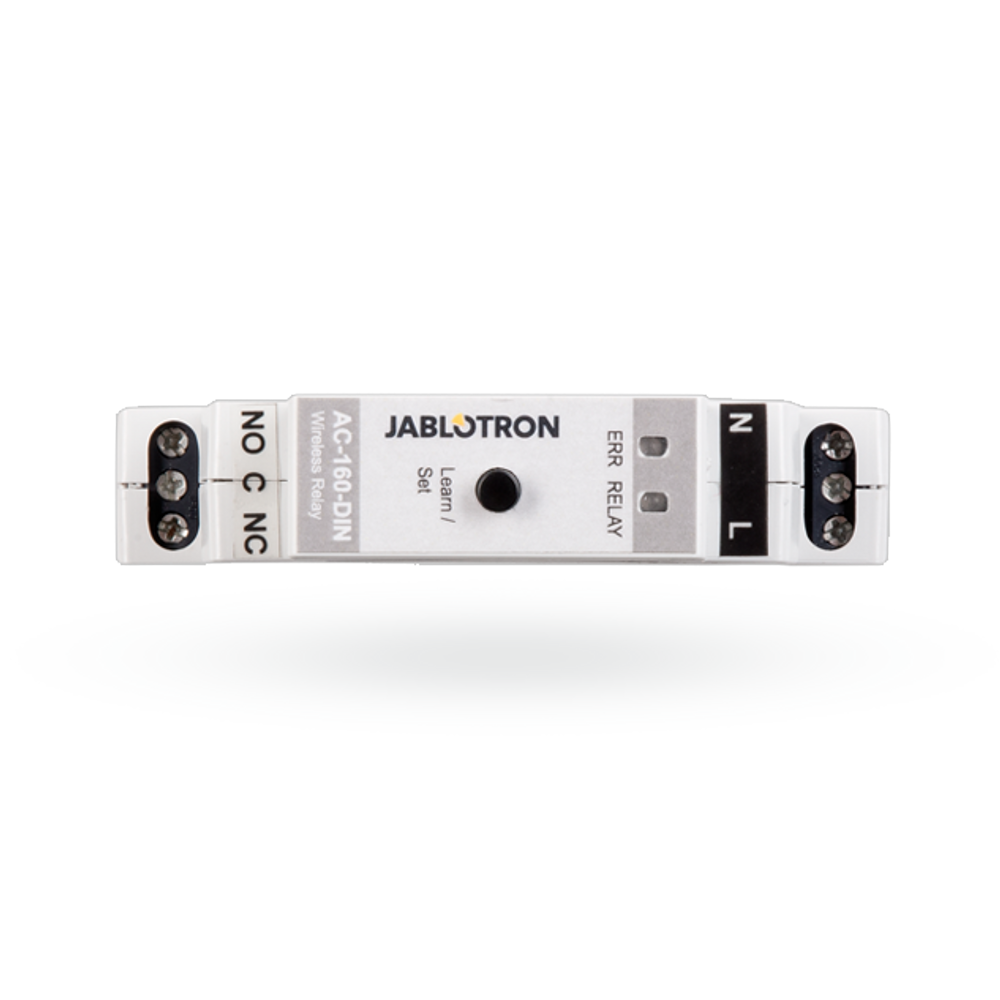

JABLOTRON AC-160-DIN, multifunkcionális relé

JABLOTRON
31.274 Ft (24.625 Ft + ÁFA)
Menny.:db
Cikkszám: 7817
Központi raktár: Nincs raktáron - rendelhető
Budapesti raktár: Nincs raktáron - rendelhető

Az AC-160-DIN multifunkcionális teljesítmény relé a JABLOTRON 100 és 100+ rendszerek két irányban kommunikáló beavatkozó eszköze. A központ memóriájában történő letárolás után a relé követi a központ PG kimeneteinek állapotváltozásait, egy kapcsolt relés kimenetet szolgáltat galvanikus leválasztással, 230V/16A terhelhetőséggel. A relé telepíthető önálló működési módra is, ebben az esetben a relé a memóriájába letárolt JA-15x sorozatú vezeték nélküli eszközöktől érkező jelzéseket követi 5 különféle működési módban. Ezek: ALAPBEÁLLÍTÁS, amikor követi a letárolt eszköz állapotváltozásait, IMPULZUS, ÁTKAPCSOLÁS, KIKAPCSOLÁS és TILTÁS. A relé az előlapon található kézi nyomógomb segítségével közvetlenül is v ezérelhető. Lehetőség van a relé firmware programjának USB porton át történő frissítésére. A központ memóriájában egy memóriahelyet foglal el.

Összeállított kész rendszerek
Összeállított kész rendszerek
akár saját kezűleg is felszerelhetők
Szaküzletek és szervizhálózat
Szaküzletek és szervizhálózat
Budapesten és Pécsett, ha nem online szeretne választani
Saját telepítő csapat
Saját telepítő csapat
igény esetén segítünk felszerelni
Terméktámogatás
Terméktámogatás
kérdés esetén szívesen segítünk
31.274 Ft (24.625 Ft + ÁFA)
Menny.:db

Leírás és Paraméterek

Az AC-160-DIN multifunkcionális teljesítmény relé a JABLOTRON 100 és 100+ rendszerek két irányban kommunikáló beavatkozó eszköze. A központ memóriájában történő letárolás után a relé követi a központ PG kimeneteinek állapotváltozásait, egy kapcsolt relés kimenetet szolgáltat galvanikus leválasztással, 230V/16A terhelhetőséggel. A relé telepíthető önálló működési módra is, ebben az esetben a relé a memóriájába letárolt, legfeljebb 64 db, JA-15x sorozatú vezeték nélküli eszköztől, vagy JA-16x távirányítótól érkező jelzéseket követi 5 különféle működési módban. Ezek: ALAPBEÁLLÍTÁS, amikor követi a letárolt eszköz állapotváltozásait, IMPULZUS, ÁTKAPCSOLÁS, KIKAPCSOLÁS és TILTÁS. A relé kimenet manuálisan is vezérelhető az előlapon elhelyezett nyomógomb megnyomásával. Ugyancsak ez a nyomógomb használható a relé működési paramétereinek beállítására a relé önálló működési módjában. A relét DIN sínre történő telepítés céljára terveztük, és egy visszajelző LED-et is tartalmaz, mely jelzi a relé aktuális üzemállapotát, vagy a központtal, vezeték nélküli eszközökkel történő kapcsolattartás hibáit. A rendszernek, melyhez a relét csatlakoztatni szeretnénk, tartalmaznia kell egy telepített és működő JA-11xR rádiós vevőmodul, mely képessé teszi a rendszert a vezeték nélküli eszközök jeleinek fogadására. Javasoljuk, hogy a multifunkcionális relé telepítését bízza a Jablotron Alarms helyi képviselője, az LDSZ Kft. által kiképzett és levizsgáztatott telepítőre!

Műszaki adatok

  • Tápfeszültség: 230 V/50 Hz
  • A relé saját áramfelvétele: (230 V AC min / max) 0.5 W/1.7 W
  • Rádiókommunikációs frekvencia: 868.1 MHz, Jablotron protokoll
  • Antenna: Belső
  • A relé terhelhetősége – II védelmi osztály:
    • Maximális kapcsolható feszültség: 250 V AC
    • Rezisztív terhelés (cosφ=1): max.16 A
    • Induktív, kapacitív terhelés (cosφ=0,4): max. 8 A
    • Halogén fényforrások: max. 1000 W
    • Minimális kapcsolható egyenfeszültségű teljesítmény: 0.5 W
  • Javasolt csatlakozó vezetékek: max. 2 x 1.5 mm2 ; max. 1 x 2.5 mm2
  • IP védettség: IP-20 (az EN 65529 szerint)
  • IP-40 (előlap felől)
  • Méretek: 18 x 90 x 64 mm
  • Súly: 65 g
  • Működési hőmérséklettartomány: -10 ~ + 40°C,
  • Működési páratartalom: 75%, relatív, nem kondenzálódó
  • További megfelelőségek: ETSI EN 300 220-1, EN 50130-4, EN 55022, EN 60950-1, EN 50581
  • Használatakor figyelembe kell venni az ERC REC 70-03 előírásait

Termék kategória Kimeneti modulok
Típus Vezetékes
