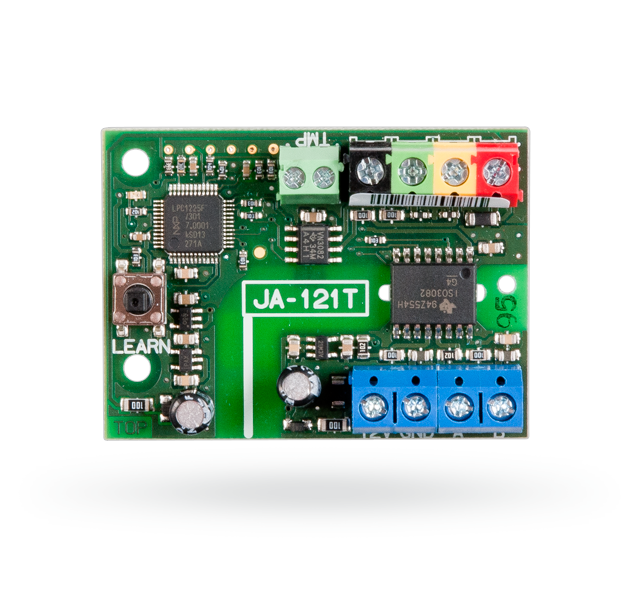

JABLOTRON JA-121T adatbuszra köthető, címezhető RS-485 interfész

JABLOTRON
97.777 Ft (76.990 Ft + ÁFA)
Menny.:db
Cikkszám: 7813
Központi raktár: Nincs raktáron - rendelhető
Budapesti raktár: Nincs raktáron - rendelhető

A JA-121T modul a JABLOTRON 100 rendszer része. Feladata a JABLOTRON rendszer összekötése más gyártmányú intelligens házvezérlő rendszerekkel az RS-485 kommunikációs csatorna lehetőségeinek felhasználásával, lehetővé téve mindkét rendszer teljes képességeinek egyidejű kihasználást. A modul galvanikusan leválasztott áramköröket tartalmaz, melyek megfelelő védelmet nyújtanak akár 4kV feszültségig, ezért nagyon fontos, hogy a modul mindkét oldalának (a JABLOTRON adatbusz felől és az RS-485 vonal felől is) tápfeszültséget kel biztosítani. Adatforgalom csak a felhasználó utasítására vagy akkor történik, amikor a rendszerben állapotváltozás következik be. Javasoljuk, hogy a modult a JA-190PL szerelődobozban helyezze el, miközben a LEARN nyomógombot a mellékelt rugó segítségével szabotázskapcsolónak használja.

Összeállított kész rendszerek
Összeállított kész rendszerek
akár saját kezűleg is felszerelhetők
Szaküzletek és szervizhálózat
Szaküzletek és szervizhálózat
Budapesten és Pécsett, ha nem online szeretne választani
Saját telepítő csapat
Saját telepítő csapat
igény esetén segítünk felszerelni
Terméktámogatás
Terméktámogatás
kérdés esetén szívesen segítünk
97.777 Ft (76.990 Ft + ÁFA)
Menny.:db

Leírás és Paraméterek

A JA-121T modul a JABLOTRON 100 rendszer része. Feladata a JABLOTRON rendszer összekötése más gyártmányú intelligens házvezérlő rendszerekkel az RS-485 kommunikációs csatorna lehetőségeinek felhasználásával, lehetővé téve mindkét rendszer teljes képességeinek egyidejű kihasználást. A modul galvanikusan leválasztott áramköröket tartalmaz, melyek megfelelő védelmet nyújtanak akár 4kV feszültségig, ezért nagyon fontos, hogy a modul mindkét oldalának (a JABLOTRON adatbusz felől és az RS-485 vonal felől is) tápfeszültséget kel biztosítani. Adatforgalom csak a felhasználó utasítására vagy akkor történik, amikor a rendszerben állapotváltozás következik be, az adatvonal kommunikációs formátuma ASCII, sebessége 9600 baud, 8N1 (8 adat bit, paritás nélkül, 1 stop-bit). Javasoljuk, hogy a modult a JA-190PL szerelődobozban helyezze el, miközben a LEARN nyomógombot a mellékelt rugó segítségével szabotázskapcsolónak használja. A JABLOTRON, mint gyártó csak a modulnak, mint a JABLOTRON 100 rendszer elemének, a megfelelő működését tudja garantálni. Nem tudja azonban garantálni a soros vonalra csatlakoztatott, más gyártó által gyártott külső eszköz(ök) megfelelő működését.



Műszaki adatok

Bemeneti rész

  • Tápfeszültség a központ adatbuszáról 12 V (9 … 15 V)
  • Nyugalmi áramfelvétel a készenléti áramforrás számításához        15 mA
  • Maximális áramfelvétel a vezeték kiválasztásához 20 mA

Kimeneti rész betáplálás külső eszközről

  • Tápfeszültség külső eszközről betáplálva 12 V DC (6 – 28 V)
  • Névleges terhelhetőség                                15 mA
  • Maximális terhelhetőség                               15 mA
  • RS-485 működési feszültség    5 V (4.75 – 5.25 V)
  • Bemenet/Kimenet leválasztása galvanikus (max. 4 kV)

Általános

  • Méretek                                        52 x 38 x 14 mm
  • Súly                                                                   15 g
  • Biztonsági osztályba sorolás   II környezeti osztály (Az EN 50131-1 szerint)
  • Működési környezet                       Általános beltéri
  • Működési hőmérséklettartomány     -10 °C +40 °C
  • Átlagos működési páratartalom 75 % RH, nem kondenzálódó
  • További megfelelőségek EN 50130-4, EN 55032, EN 50581

Termék kategória Tartozékok, akkumulátorok
Típus Vezetékes
