Leírás és Paraméterek

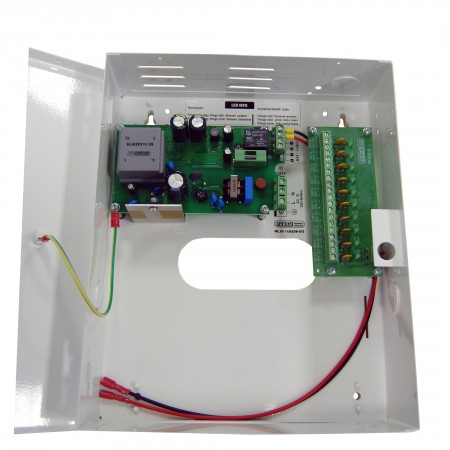

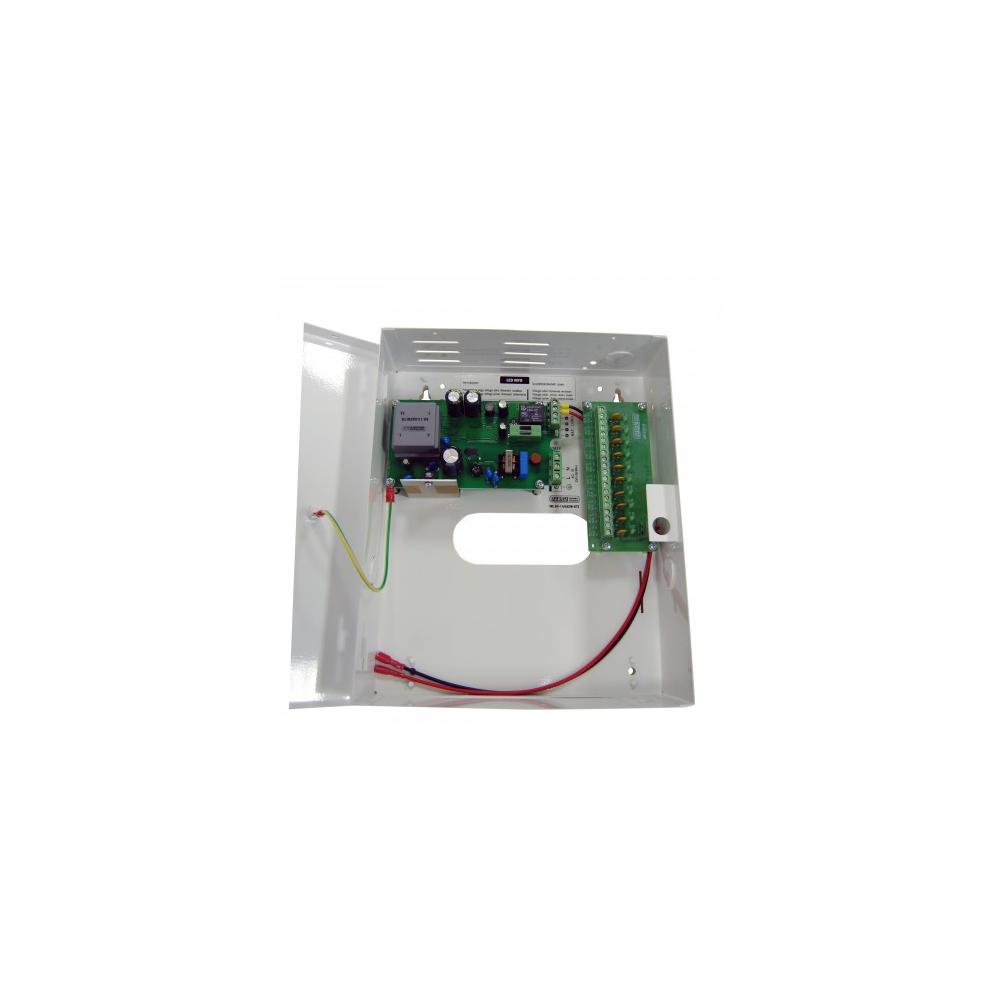

ICP-M120510U, szünetmentes tápegység, fémdobozban, 5.000mA, 10 csatornás tápfeszültség elosztóval. 5.000mA, 12V-13.8V szabályozható, ipari kivitelű fémdobozban (max. 12V/7Ah akkumulátornak hely), 10db 1A-es biztosítékkal védett kimenet (10 csatornás tápfeszültség elosztó), akkumulátor töltő, kapcsolóüzemű stabilizált tápegység. Terhelés nagyságának méretezésénél gondoljunk az akku töltő áram nagyságára is,melyet az akku kapacitása határoz meg. Védelmek: túlterhelés, rövidzár, túlmelegedés, túlfeszültség, mélykisülés, akku fordított polaritás (biztosíték). LED -es állapot visszajelzés.
- Bemenet: 230V 50/60Hz ±10%.
- Kimenet: 12V-13.8V szabályozható.
- 10db 1A-es biztosítékkal védett kimenet (10 csatornás tápfeszültség elosztó).
- 500-600mA/csatorna (akku töltőáramától függően).
- Max. terhelhetőség: 6A. Ajánlásunk szerint a DC KI ponton a terhelést válasszuk 5A-re, mert ebben az esetben az akkutöltő még 1A töltőáramot biztosít.
- Kivitel: ipari kivitelű fémdobozban (max. 12V/7Ah akkumulátornak hely).
- LED -es állapot visszajelzés.
- Védelmek: túlterhelés, rövidzár, túlmelegedés, túlfeszültség, mélykisülés, akku fordított polaritás (biztosíték).
- A készülék bekötése a tápegység melletti címkén látható.
- Az OUT bekötéseknél törekedjünk használni mindig megfelelő keresztmetszetű vezetéket!
- Érintésvédelmi osztály: I.
- Védettség: IP20.
- Megengedett max környezeti hőmérséklet: -10 °C …+50 °C.
- Méretek: 215 x 265 x 78mm (szél x mag x mélys).
-
Akkutöltő üzemmód:
- A tápegység dobozába max.12V/7 Ah-ás akkumulátort tudunk elhelyezni.
- A hálózati feszültséget a tápegység AC IN 230 V 50/60 Hz csatlakozóra kössük.
- A tápegység kimenetének LOAD jelűt használjuk(elosztó panelhez csatlakozik) az akkumulátort kössük a BAT jelűre polaritás helyesen.
- A BAT jelűn a feszültséget mérve állítsunk be a trimmer potencióméter segítségével 13.8 V-ot.
- A kamerák tápfeszültség ellátását az OUT 1. - OUT 10. kimeneti pontokra kössük.
- A kimenő feszültség 13,8 V! Ezért a kamerák házába építsük be a ME.12V/1A típusú segédtápegységet, amely biztosítja a 12 VDC, kimenő feszültséget és terhelhetősége 1 A.
- Az akku töltése automatikus (I-U karakterisztika), semmilyen beavatkozást nem igényel.
- Hálózat kima-radás esetén az akkumulátor mélykisülését és tönkremenetelét a berendezés úgy akadályozza meg, hogy kb. 10.5 V-ra csökkent akku feszültségnél lekapcsolja a terhelést.
- Hálózat vissza térése után megindul a töltési folyamat.
- Akku feszültség eléri a 12,5 V-ot, visszakapcsolja a terhelést.
- Akku bekötése: Piros +: Fekete -.
- OUT egyenkénti max.: 1 A túlterhelés és rövidzárvédett.
- OUT összterhelés max.: 5.5 A.
- OUT: 13.8 V.
-
Tápegység üzemmód:
- A hálózati feszültséget a tápegység AC IN 230 V 50/60 Hz csatlakozóra kössük.
- A tápegység kimenetének LOAD jelűt használjuk (elosztó panelhez csatlakozik) polaritás helyesen.
- A kamerák tápfeszültség ellátását az OUT1. - OUT 10. kimeneti pontokra kössük.
- Amennyiben a kamerákon mért tápfeszültség lecsökken, pl. a nagy távolság miatt, a tápegység trimmer potencióméterével ezt korrigálhatjuk úgy, hogy a tápegység feszültségszintjét emeljük.
- A feszültség mérést mindig a kamera bemenetén végezzük.
- OUT egyenként max.: 1 A (PTC-vel biztosított).
- OUT összterhelés max.: 6A.
- OUT: 12 V…13.8 V szabályozható.
IDENTIVISION.
| Tápegység kategória | 12V DC tápok |
| Szünetmentes | Igen |
