JABLOTRON JA-120Z, adatbusz jelerősítő

JABLOTRON
105.548 Ft (83.108 Ft + ÁFA)
Menny.:db
Cikkszám: 7745
Központi raktár: Nincs raktáron - rendelhető
Budapesti raktár: Raktáron
A JA-120Z adatbusz jelerősítő egység a JABLOTRON 100 riasztórendszer eleme. Feladata az adatbuszon folyó áram felerősítése. Két független adatbusz ág kiszolgálására alkalmas, egyenként maximum 2A terhelhetőséggel és 500 m maximális vezetékhosszal.
Összeállított kész rendszerek
Összeállított kész rendszerek
akár saját kezűleg is felszerelhetők
Szaküzletek és szervizhálózat
Szaküzletek és szervizhálózat
Budapesten és Pécsett, ha nem online szeretne választani
Saját telepítő csapat
Saját telepítő csapat
igény esetén segítünk felszerelni
Terméktámogatás
Terméktámogatás
kérdés esetén szívesen segítünk
105.548 Ft (83.108 Ft + ÁFA)
Menny.:db

Leírás és Paraméterek

A JA-120Z adatbusz jelerősítő egység a JABLOTRON 100 riasztórendszer eleme. Feladata elegendő áram biztosítása az adatbuszra csatlakoztatott eszközök számára, ha a központi egység által biztosított kimeneti áramerősség már nem elégséges (1. ábra), továbbá az adatbusz segítségével elérhető távolság növelésére további maximum 1x500 m (JA-100K és JA-101K) vagy 2x 500 m (JA-106K) hosszban (2. ábra).

Figyelem! A JA-120Z készülék nem növeli meg a JA-100 rendszerben az adatbuszra csatlakoztatható eszközök darabszámát. A készülék egyes adatbusz kimeneteire legfeljebb 50 címezhető eszköz csatlakoztatható!

A bemeneti sorcsatlakozó galvanikusan leválasztott a védő szigetelés miatt és a jelerősítő bemeneti és kimeneti pontjain előforduló földpotenciál szintek miatt. A modul tápellátását a 230V-os hálózatból nyeri, és lehetőség van egy maximum 18 Ah kapacitású készenléti akkumulátor csatlakoztatására is. A készüléket ház nélkül, egy JA-83PWR tápegységgel együtt szállítjuk, telepítésére kiválóan alkalmas például egy JABLOTRON PLV-CP-L típusú műanyag ház. Javasoljuk, hogy az eszköz telepítését bízza a Jablotron Alarms a.s. helyi képviselője által megfelelően kioktatott és levizsgáztatott telepítő szakemberre.

1. ábra

2. ábra

Műszaki adatok

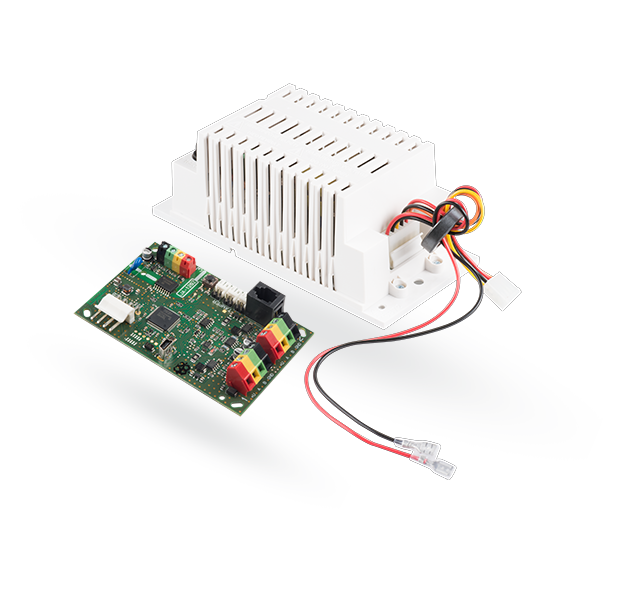

A készlet egy JA-120Z modult és egy JA-83PWR tápegységet tartalmaz. A készenléti akkumulátort és a PLV-CP-L műanyag házat a készülékcsomag nem tartalmazza.

Hálózati tápegység (JA-83PWR) 90 – 250 V AC

  • Bemeneti teljesítményfelvétel: 50 VA
  • Biztosíték: T1.6 A/250 V, 5x20 mm

Bemeneti oldal

  • Tápfeszültségét a központi egység adatbuszából nyeri: 12 V DC (9 … 15 V)
  • Áramfelvétel:
    • nyugalmi üzemmódban: 10 mA
    • névleges (a vezeték méretezéséhez): 10 mA

Kimeneti oldal

  • Kimeneti feszültség: jellemzően 13.7 V DC
  • Maximum brummfeszültség: 0.1 Vpp
  • Maximális terhelhetőség: 2 A
  • Galvanikus leválasztás: (teszt feszültség 4 kV)

Általános adatok

  • Készenléti akkumulátor: 12 V / 7 – 18 Ah
  • Készenléti akkumulátor típusa  savas ólom, zselés
  • Alacsony telepfeszültség szint: ≤ 10.9 V
  • Mélykisülés elleni védelem: ≤ 9.7 V
  • Akkumulátor maximális töltödési ideje <72 h/80% C – 18 Ah
  • A NYÁK modul súlya: 45 g
  • A JA-83PWR tápegység tömege: 360 g
  • A NYÁK méretei: 102 x 66 x 14 mm
  • A tápegység méretei: 170 x 80 x 65 mm
  • A PLV-PC-L műanyag ház méretei 357 x 297 x 105 mm
  • PLV-PC-L műanyag ház nem tartozék!
  • Osztályba sorolás: Grade 2/II környezetvédelmi osztály
  • Megjegyzés: PLV-CP-L műanyag házba vagy más Grade 2 (vagy magasabb) minősítésű burkolatba történő elhelyezés esetén.
  • Szabványi megfelelőségek EN 50131-1, EN 50131-6
  • Környezeti besorolás: általános beltéri
  • Működési hőmérséklettartomány: -10 ~ +40 °C
  • Működési páratartalom tartomány 75 % RH, nem kondenzált
  • Minősítő testület: Trezor Test s.r.o. (no. 3025)
  • További megfelelőségek EN 60950-1, EN 50130-4, EN 55022
