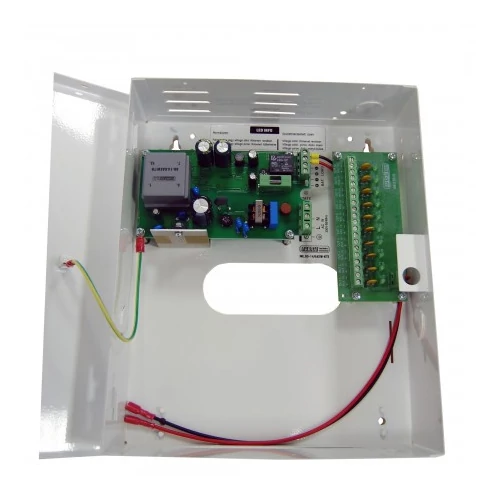

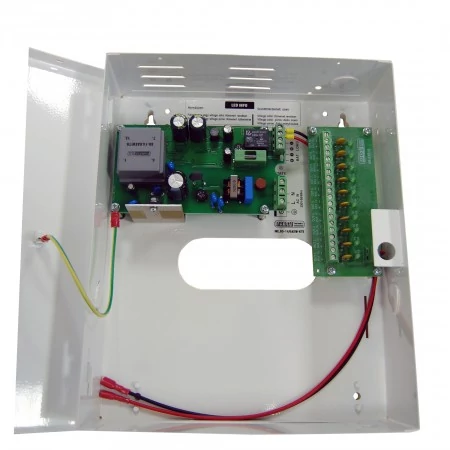

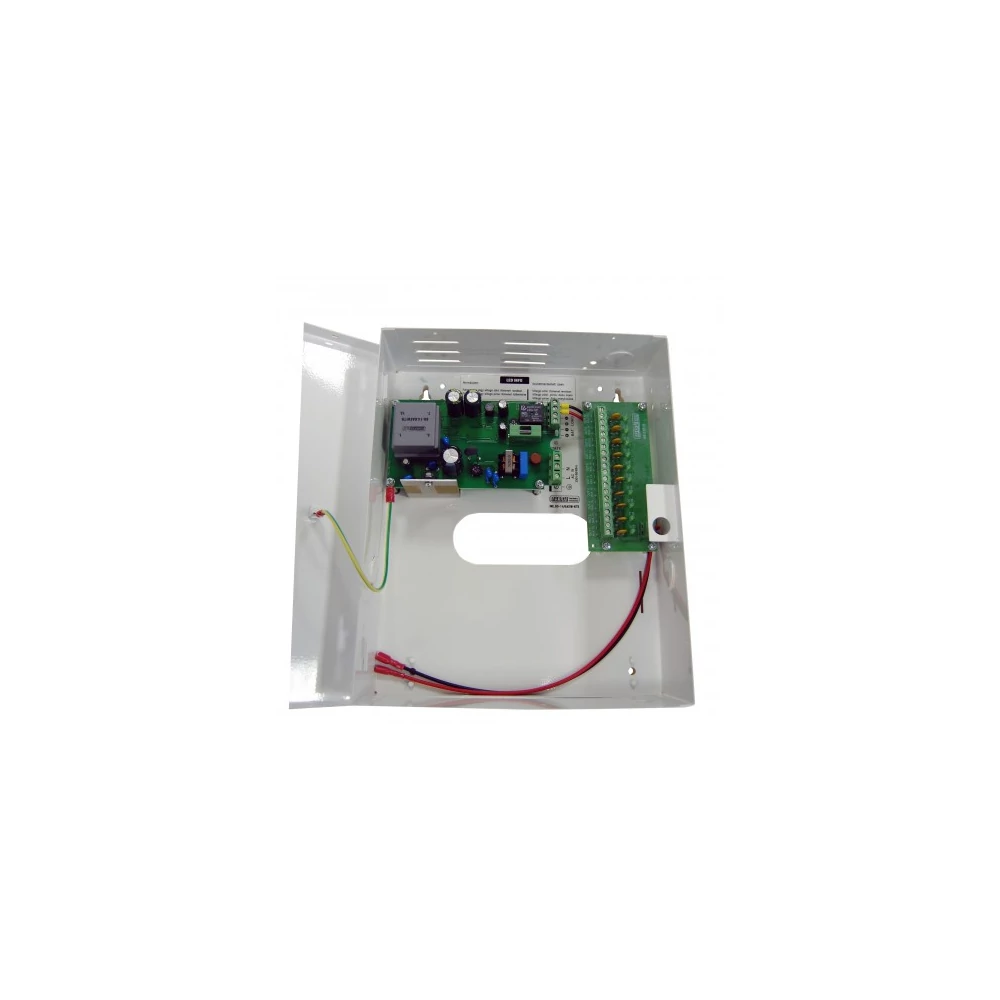

ICP-M120510U, tápegység, 5.000mA, 12V DC, szünetmentes, 10 csat., fémdobozban

33.007 Ft (25.990 Ft + ÁFA)
Menny.:db
Cikkszám: 4347
Központi raktár: Raktáron
Budapesti raktár: Raktáron
5.000mA, 12V-13.8V szabályozható, ipari kivitelű fémdobozban (max. 12V/7Ah akkumulátornak hely), 10db 1A-es biztosítékkal védett kimenet (10 csatornás tápfeszültség elosztó), akkumulátor töltő, kapcsolóüzemű stabilizált tápegység. Terhelés nagyságának méretezésénél gondoljunk az akku töltő áram nagyságára is,melyet az akku kapacitása határoz meg. Védelmek: túlterhelés, rövidzár, túlmelegedés, túlfeszültség, mélykisülés, akku fordított polaritás (biztosíték). LED -es állapot visszajelzés.
Összeállított kész rendszerek
Összeállított kész rendszerek
akár saját kezűleg is felszerelhetők
Szaküzletek és szervizhálózat
Szaküzletek és szervizhálózat
Budapesten és Pécsett, ha nem online szeretne választani
Saját telepítő csapat
Saját telepítő csapat
igény esetén segítünk felszerelni
Terméktámogatás
Terméktámogatás
kérdés esetén szívesen segítünk
33.007 Ft (25.990 Ft + ÁFA)
Menny.:db
Jelölje be azokat a kiegészítő termékeket, amiket még a kosárba szeretne tenni!

Leírás és Paraméterek

ICP-M120510U, szünetmentes tápegység, fémdobozban, 5.000mA, 10 csatornás tápfeszültség elosztóval. 5.000mA, 12V-13.8V szabályozható, ipari kivitelű fémdobozban (max. 12V/7Ah akkumulátornak hely), 10db 1A-es biztosítékkal védett kimenet (10 csatornás tápfeszültség elosztó), akkumulátor töltő, kapcsolóüzemű stabilizált tápegység. Terhelés nagyságának méretezésénél gondoljunk az akku töltő áram nagyságára is,melyet az akku kapacitása határoz meg. Védelmek: túlterhelés, rövidzár, túlmelegedés, túlfeszültség, mélykisülés, akku fordított polaritás (biztosíték). LED -es állapot visszajelzés.

  • Bemenet: 230V 50/60Hz ±10%.
  • Kimenet: 12V-13.8V szabályozható.
  • 10db 1A-es biztosítékkal védett kimenet (10 csatornás tápfeszültség elosztó).
  • 500-600mA/csatorna (akku töltőáramától függően).
  • Max. terhelhetőség: 6A. Ajánlásunk szerint a DC KI ponton a terhelést válasszuk 5A-re, mert ebben az esetben az akkutöltő még 1A töltőáramot biztosít.
  • Kivitel: ipari kivitelű fémdobozban (max. 12V/7Ah akkumulátornak hely).
  • LED -es állapot visszajelzés.
  • Védelmek: túlterhelés, rövidzár, túlmelegedés, túlfeszültség, mélykisülés, akku fordított polaritás (biztosíték).
  • A készülék bekötése a tápegység melletti címkén látható.
  • Az OUT bekötéseknél törekedjünk használni mindig megfelelő keresztmetszetű vezetéket!
  • Érintésvédelmi osztály: I.
  • Védettség: IP20.
  • Megengedett max környezeti hőmérséklet: -10 °C …+50 °C.
  • Méretek: 215 x 265 x 78mm (szél x mag x mélys).
  • Akkutöltő üzemmód:

    • A tápegység dobozába max.12V/7 Ah-ás akkumulátort tudunk elhelyezni.
    • A hálózati feszültséget a tápegység AC IN 230 V 50/60 Hz csatlakozóra kössük.
    • A tápegység kimenetének LOAD jelűt használjuk(elosztó panelhez csatlakozik) az akkumulátort kössük a BAT jelűre polaritás helyesen.
    • A BAT jelűn a feszültséget mérve állítsunk be a trimmer potencióméter segítségével 13.8 V-ot.
    • A kamerák tápfeszültség ellátását az OUT 1. - OUT 10. kimeneti pontokra kössük.
    • A kimenő feszültség 13,8 V! Ezért a kamerák házába építsük be a ME.12V/1A típusú segédtápegységet, amely biztosítja a 12 VDC, kimenő feszültséget és terhelhetősége 1 A.
    • Az akku töltése automatikus (I-U karakterisztika), semmilyen beavatkozást nem igényel.
    • Hálózat kima-radás esetén az akkumulátor mélykisülését és tönkremenetelét a berendezés úgy akadályozza meg, hogy kb. 10.5 V-ra csökkent akku feszültségnél lekapcsolja a terhelést.
    • Hálózat vissza térése után megindul a töltési folyamat.
    • Akku feszültség eléri a 12,5 V-ot, visszakapcsolja a terhelést.
    • Akku bekötése: Piros +: Fekete -.
    • OUT egyenkénti max.: 1 A túlterhelés és rövidzárvédett.
    • OUT összterhelés max.: 5.5 A.
    • OUT: 13.8 V.
  • Tápegység üzemmód:

    • A hálózati feszültséget a tápegység AC IN 230 V 50/60 Hz csatlakozóra kössük.
    • A tápegység kimenetének LOAD jelűt használjuk (elosztó panelhez csatlakozik) polaritás helyesen.
    • A kamerák tápfeszültség ellátását az OUT1. - OUT 10. kimeneti pontokra kössük.
    • Amennyiben a kamerákon mért tápfeszültség lecsökken, pl. a nagy távolság miatt, a tápegység trimmer potencióméterével ezt korrigálhatjuk úgy, hogy a tápegység feszültségszintjét emeljük.
    • A feszültség mérést mindig a kamera bemenetén végezzük.
    • OUT egyenként max.: 1 A (PTC-vel biztosított).
    • OUT összterhelés max.: 6A.
    • OUT: 12 V…13.8 V szabályozható.

IDENTIVISION.

Tápegység kategória 12V DC tápok
Szünetmentes Igen
